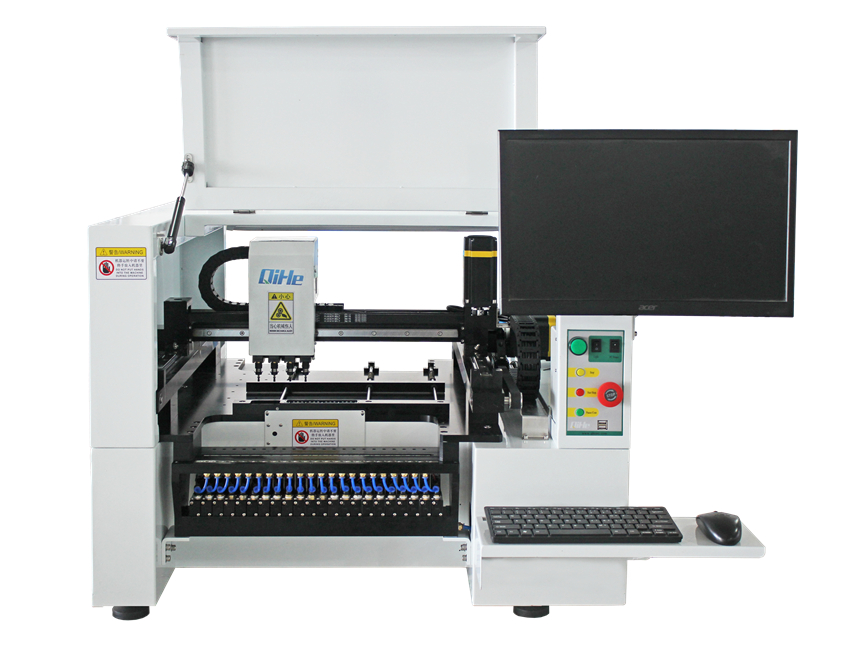

台式贴片机TVM925
- 产品介绍
- 型号参数
- SMT解决方案
- TVM925在启和科技在TVM920机型基础上全新升级的台式贴片机。X、Y、Z三轴全部采用高精密直线滑轨，定位更加精准。
多视觉系统：1部下视相机，上视系统由4部小相机和1部大相机组成，实现4个贴装头同时过4部视觉相机检测，大大提高了视觉贴片的工作效率。
重新整合机身内部结构，使得机身更加紧凑，节省占地空间，方便运输和搬运。独有的双电机龙门结构，可容纳39只8mm飞达。 闭环控制系统，
WIN7系统下开发设计的人性化操作软件，配合底层运动的升级，贴片省心又稳定
- 产品介绍
- TVM925在启和科技在TVM920机型基础上全新升级的台式贴片机。X、Y、Z三轴全部采用高精密直线滑轨，定位更加精准。
多视觉系统：1部下视相机，上视系统由4部小相机和1部大相机组成，实现4个贴装头同时过4部视觉相机检测，大大提高了视觉贴片的工作效率。
重新整合机身内部结构，使得机身更加紧凑，节省占地空间，方便运输和搬运。独有的双电机龙门结构，可容纳39只8mm飞达。 闭环控制系统，
WIN7系统下开发设计的人性化操作软件，配合底层运动的升级，贴片省心又稳定 - 型号参数
型号
TVM925
PCB面积
20*20mm~310*360mm
XY 轴移动范围
375mm*620mm
Z轴移动范围
16mm
贴装头数量
4个
贴装速度
9000pcs/h
视觉贴装速度
7000pcs/h
贴装精度
0.025mm
适用元器件
0402，0603，0805，sop8，sop16...QFN
元器件封装
Tape reel,bulk package(IC)tubes/料带，散料包（IC）管料
电机控制方案
闭环步进电机，闭环控制系统
料栈宽度
8mm，12mm，16mm，24mm
料栈数量
38个料栈(兼容雅马哈)
机器尺寸
L846*W865*H650mm
视觉相机
4个上视觉相机1个下视觉相机，1个精密相机
下视觉
自动识别mark点
上视觉
自动识别偏差
气泵
外接气泵、气罐容量≥55L
电压
AC220V/AC110V
电源
350W
净重
125KG
包装体积
0.73CBM
