贴片机QM61

- 产品介绍
- 型号参数
- SMT解决方案

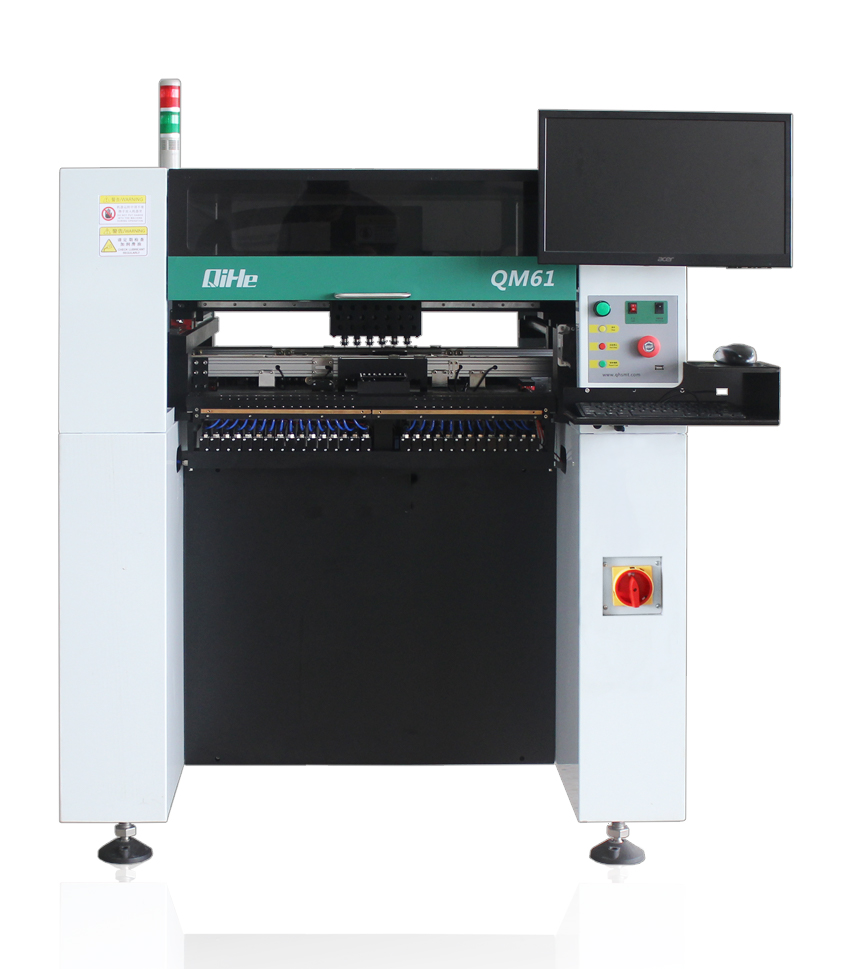

QM61中速泛用机,是启和科技最新一代动臂式贴片机。
该机型总共有6轴,分别是X轴、Y轴、Z轴、R轴、W轴、L轴,集成度高,真正实现全自动贴片。
X轴采用THK研磨丝杠+松下A6伺服电机的传功方式,行程高达570mm,速度更快,精度更高。
Y轴采用THK研磨丝杠+松下A6伺服电机的传功方式,行程高达720mm,速度更快,精度更高。
Z轴行程高达32mm,可贴片元器件高达15mm,满足市场上99.9%的元器件贴装。
R轴旋转角度为-180°~+180°,精度可达0.1°。
W轴为调整流水线的宽度,使贴装的pcb宽度满足4cm~350cm。
L轴是流水线的传动轴,传动方向为L→R,该轴分为三段,
分别为等待贴片区、贴片区、贴片完成区,
等待贴片区的功能是,从上道工艺接纳PCB,等待传送至贴片区
贴片区的功能是,PCB的定位和压紧,进行贴片,贴片完成之后,传送至贴片完成区。
贴片完成区的功能是,传送PCB至下一道工艺。
这样设置的最主要优势是,减少PCB传送时间,提高单位时间内的产量。
该机型设有前置料栈39位,后置料栈25位,总料栈数多达64位,并且兼容哈玛雅气动飞达、电动飞达、震动飞达。
该机型采用视觉对中系统,视觉对中系统由1台下视30万高速CCD相机,6台上视高速30万CCD相机和1台上视500万高清相机组成。
下视30万高速CCD相机用于SMB的精准定位
上视高速30万CCD相机,用于电阻电容以及sop16以内芯片的定心和对准,并且检测元器件的有/无。上视500万高清相机,用于多引脚及密引脚芯片的定心和对准,并且检测元器件的有/无。
该机型的贴装头,设置有6个吸嘴,每个吸嘴独立运行,在行程32mm内,高度位置任意停,6个吸嘴,配合6台上视高速相机可实现同吸,同时过视觉,大大提高了视觉贴片的工作效率。
- 产品介绍
QM61中速泛用机,是启和科技最新一代动臂式贴片机。
该机型总共有6轴,分别是X轴、Y轴、Z轴、R轴、W轴、L轴,集成度高,真正实现全自动贴片。
X轴采用THK研磨丝杠+松下A6伺服电机的传功方式,行程高达570mm,速度更快,精度更高。
Y轴采用THK研磨丝杠+松下A6伺服电机的传功方式,行程高达720mm,速度更快,精度更高。
Z轴行程高达32mm,可贴片元器件高达15mm,满足市场上99.9%的元器件贴装。
R轴旋转角度为-180°~+180°,精度可达0.1°。
W轴为调整流水线的宽度,使贴装的pcb宽度满足4cm~350cm。
L轴是流水线的传动轴,传动方向为L→R,该轴分为三段,
分别为等待贴片区、贴片区、贴片完成区,
等待贴片区的功能是,从上道工艺接纳PCB,等待传送至贴片区
贴片区的功能是,PCB的定位和压紧,进行贴片,贴片完成之后,传送至贴片完成区。
贴片完成区的功能是,传送PCB至下一道工艺。
这样设置的最主要优势是,减少PCB传送时间,提高单位时间内的产量。
该机型设有前置料栈39位,后置料栈25位,总料栈数多达64位,并且兼容哈玛雅气动飞达、电动飞达、震动飞达。
该机型采用视觉对中系统,视觉对中系统由1台下视30万高速CCD相机,6台上视高速30万CCD相机和1台上视500万高清相机组成。
下视30万高速CCD相机用于SMB的精准定位
上视高速30万CCD相机,用于电阻电容以及sop16以内芯片的定心和对准,并且检测元器件的有/无。上视500万高清相机,用于多引脚及密引脚芯片的定心和对准,并且检测元器件的有/无。
该机型的贴装头,设置有6个吸嘴,每个吸嘴独立运行,在行程32mm内,高度位置任意停,6个吸嘴,配合6台上视高速相机可实现同吸,同时过视觉,大大提高了视觉贴片的工作效率。
- 型号参数
型号
QM61
PCB面积
20x50~640x360mm
XY轴移动范围
755x720mm
Z轴移动范围
32mm
原件角度支持
0~360°
贴装头数量
6个
贴装速度
13000 PCS/每小时
视觉贴装速度
9600 PCS/每小时
贴装精度
0.01mm
适用元器件
阻容:0201-5730、二级管、三级管、
芯片:LQFP、QFN、QFP、BGA间距≥0.3mm
灯珠:0402-5730、仿流明、透镜
元器件封装
编带料、散料、管料、托盘等常规封装
视觉系统
6部高清CCD相机,1部下视相机,1部高精密相机 可以六头同吸
驱动电机
松下伺服电机
XY轴驱动轨道
上银直线方轨+TBI 研磨丝杆
PCB传送模式
三段式传送
轨道调节方式
手动调节+自动调节
控制主板
自主研发
操作系统
windows7
料栈数量宽度
64(8、12、16、24mm)
漏料检测
视觉(真空检测)
功率
1400W
气源
外接气源
供电电源
220V/110V
机器尺寸
1120x1180x1235mm
包装尺寸
1240x1300x1400mm
包装体积
2.41CBM
净重
370KG
包装重量
500KG
支持PCB设计软件
protel、DXP、Altium Designer、Pands、Candes、proteus导出的坐标文件,格式是csv
