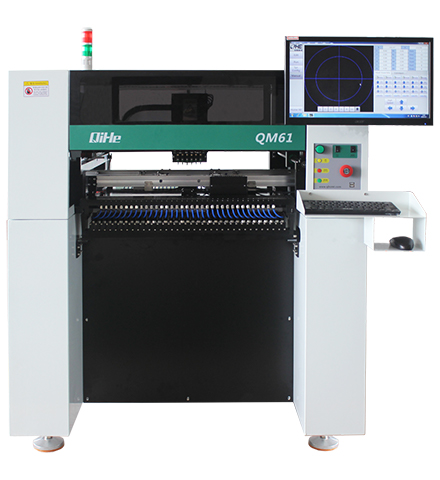

  • QM61中速泛用机,是启和科技最新一代动臂式贴片机。

    该机型总共有6轴,分别是X轴、Y轴、Z轴、R轴、W轴、L轴,集成度高,真正实现全自动贴片。

    X轴采用THK研磨丝杠+松下A6伺服电机的传功方式,行程高达570mm,速度更快,精度更高。

    Y轴采用THK研磨丝杠+松下A6伺服电机的传功方式,行程高达720mm,速度更快,精度更高。

    Z轴行程高达32mm,可贴片元器件高达15mm,满足市场上99.9%的元器件贴装。

    R轴旋转角度为-180°~+180°,精度可达0.1°。

    W轴为调整流水线的宽度,使贴装的pcb宽度满足4cm~350cm

    L轴是流水线的传动轴,传动方向为L→R,该轴分为三段,

    分别为等待贴片区、贴片区、贴片完成区,

    等待贴片区的功能是,从上道工艺接纳PCB,等待传送至贴片区

    贴片区的功能是,PCB的定位和压紧,进行贴片,贴片完成之后,传送至贴片完成区。

    贴片完成区的功能是,传送PCB至下一道工艺。

    这样设置的最主要优势是,减少PCB传送时间,提高单位时间内的产量。

    该机型设有前置料栈39位,后置料栈25位,总料栈数多达64位,并且兼容哈玛雅气动飞达、电动飞达、震动飞达。

    该机型采用视觉对中系统,视觉对中系统由1台下视30万高速CCD相机,6台上视高速30CCD相机和1台上视500万高清相机组成。

    下视30万高速CCD相机用于SMB的精准定位

    上视高速30CCD相机,用于电阻电容以及sop16以内芯片的定心和对准,并且检测元器件的有/无。上视500万高清相机,用于多引脚及密引脚芯片的定心和对准,并且检测元器件的有/无。

    该机型的贴装头,设置有6个吸嘴,每个吸嘴独立运行,在行程32mm内,高度位置任意停,6个吸嘴,配合6台上视高速相机可实现同吸,同时过视觉,大大提高了视觉贴片的工作效率。

  • 型号

    QM61

    PCB面积

    20x50~370x430mm

    XY轴移动范围

    755x720mm

    Z轴移动范围

    32mm

    原件角度支持

    0~360°

    贴装头数量

    6个

    贴装速度

    13000 PCS/每小时

    视觉贴装速度

    9600 PCS/每小时

    贴装精度

    0.01mm

    适用元器件

    阻容:0201-5730、二级管、三级管、

    芯片:LQFP、QFN、QFP、BGA间距≥0.3mm

    灯珠:0402-5730、仿流明、透镜

    元器件封装

    编带料、散料、管料、托盘等常规封装

    视觉系统

    6部高清CCD相机,1部下视相机,1部高精密相机

    驱动电机

    松下伺服电机

    XY轴驱动轨道

    上银直线方轨+TBI 研磨丝杆

    PCB传送模式

    三段式传送

    轨道调节方式

    手动调节+自动调节

    控制主板

    自主研发

    操作系统

    windows7

    料栈数量宽度

    64(8、12、16、24mm)

    漏料检测

    视觉(真空检测)

    功率

    1400W

    气源

    外接气源

    供电电源

    220V/110V

    机器尺寸

    1120x1180x1235mm

    包装尺寸

    1240x1300x1400mm

    包装体积

    2.41CBM

    净重

    370KG

    包装重量

    500KG

    支持PCB设计软件

    protel、DXP、Altium Designer、Pands、Candes、proteus导出的坐标文件,格式是csv

  • 产品介绍
  • QM61中速泛用机,是启和科技最新一代动臂式贴片机。

    该机型总共有6轴,分别是X轴、Y轴、Z轴、R轴、W轴、L轴,集成度高,真正实现全自动贴片。

    X轴采用THK研磨丝杠+松下A6伺服电机的传功方式,行程高达570mm,速度更快,精度更高。

    Y轴采用THK研磨丝杠+松下A6伺服电机的传功方式,行程高达720mm,速度更快,精度更高。

    Z轴行程高达32mm,可贴片元器件高达15mm,满足市场上99.9%的元器件贴装。

    R轴旋转角度为-180°~+180°,精度可达0.1°。

    W轴为调整流水线的宽度,使贴装的pcb宽度满足4cm~350cm

    L轴是流水线的传动轴,传动方向为L→R,该轴分为三段,

    分别为等待贴片区、贴片区、贴片完成区,

    等待贴片区的功能是,从上道工艺接纳PCB,等待传送至贴片区

    贴片区的功能是,PCB的定位和压紧,进行贴片,贴片完成之后,传送至贴片完成区。

    贴片完成区的功能是,传送PCB至下一道工艺。

    这样设置的最主要优势是,减少PCB传送时间,提高单位时间内的产量。

    该机型设有前置料栈39位,后置料栈25位,总料栈数多达64位,并且兼容哈玛雅气动飞达、电动飞达、震动飞达。

    该机型采用视觉对中系统,视觉对中系统由1台下视30万高速CCD相机,6台上视高速30CCD相机和1台上视500万高清相机组成。

    下视30万高速CCD相机用于SMB的精准定位

    上视高速30CCD相机,用于电阻电容以及sop16以内芯片的定心和对准,并且检测元器件的有/无。上视500万高清相机,用于多引脚及密引脚芯片的定心和对准,并且检测元器件的有/无。

    该机型的贴装头,设置有6个吸嘴,每个吸嘴独立运行,在行程32mm内,高度位置任意停,6个吸嘴,配合6台上视高速相机可实现同吸,同时过视觉,大大提高了视觉贴片的工作效率。

  • 型号参数
  • 型号

    QM61

    PCB面积

    20x50~370x430mm

    XY轴移动范围

    755x720mm

    Z轴移动范围

    32mm

    原件角度支持

    0~360°

    贴装头数量

    6个

    贴装速度

    13000 PCS/每小时

    视觉贴装速度

    9600 PCS/每小时

    贴装精度

    0.01mm

    适用元器件

    阻容:0201-5730、二级管、三级管、

    芯片:LQFP、QFN、QFP、BGA间距≥0.3mm

    灯珠:0402-5730、仿流明、透镜

    元器件封装

    编带料、散料、管料、托盘等常规封装

    视觉系统

    6部高清CCD相机,1部下视相机,1部高精密相机

    驱动电机

    松下伺服电机

    XY轴驱动轨道

    上银直线方轨+TBI 研磨丝杆

    PCB传送模式

    三段式传送

    轨道调节方式

    手动调节+自动调节

    控制主板

    自主研发

    操作系统

    windows7

    料栈数量宽度

    64(8、12、16、24mm)

    漏料检测

    视觉(真空检测)

    功率

    1400W

    气源

    外接气源

    供电电源

    220V/110V

    机器尺寸

    1120x1180x1235mm

    包装尺寸

    1240x1300x1400mm

    包装体积

    2.41CBM

    净重

    370KG

    包装重量

    500KG

    支持PCB设计软件

    protel、DXP、Altium Designer、Pands、Candes、proteus导出的坐标文件,格式是csv
