QM41

QM41
  • 产品介绍
  • 型号参数
  • SMT解决方案

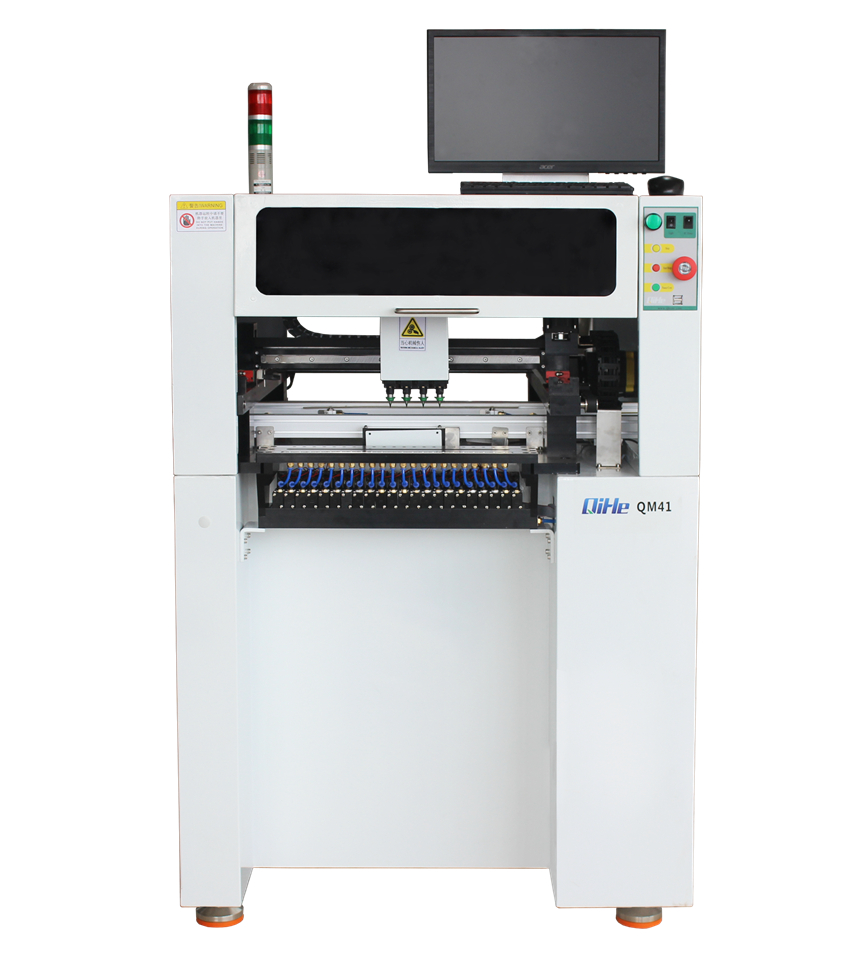

  • QM41在启和科技在TVM925机型基础上全新升级的立式贴片机。X、Y、Z三轴全部采用高精密直线滑轨,定位更加精准。多视觉系统:1部下视相机,上视系统由4部小相机和1部大相机组成,实现4个贴装头同时过4部视觉相机检测,大大提高了视觉贴片的工作效率。
    新增加了全新研发设计的自动传送系统。最大可贴600mm长度的线路板,满足更多人的贴装需求。
  • 型号

    QM41

    PCB面积

    20*40mm~350*435mm

    XY 轴移动范围

    375mm*715mm

    Z轴移动范围

    16mm

    贴装头数量

    4个

    贴装速度

    9500pcs/h

    视觉贴装速度

    7000pcs/h

    贴装精度

    0.025mm

    适用元器件

    0402,0603,0805,sop16...QFN

    元器件封装

    Tape reel,bulk package(IC)tubes/料带,散料包(IC)管料

    电机控制方案

    闭环步进电机,闭环控制系统

    料栈宽度

    8mm,12mm,16mm,24mm

    料栈数量

    38个料栈(兼容雅马哈)

    机器尺寸

    L960*W940*H1300mm

    视觉相机

    4个上视觉相机1个下视觉相机,1个精密相机

    下视觉

    自动识别mark点

    上视觉

    自动识别偏差

    气泵

    外接气泵、气罐容量≥55L

    电压

    AC220V/AC110V

    电源

    400W

    净重

    240KG

    包装体积

    1.73



  • 产品介绍
  • QM41在启和科技在TVM925机型基础上全新升级的立式贴片机。X、Y、Z三轴全部采用高精密直线滑轨,定位更加精准。多视觉系统:1部下视相机,上视系统由4部小相机和1部大相机组成,实现4个贴装头同时过4部视觉相机检测,大大提高了视觉贴片的工作效率。
    新增加了全新研发设计的自动传送系统。最大可贴600mm长度的线路板,满足更多人的贴装需求。
  • 型号参数
  • 型号

    QM41

    PCB面积

    20*40mm~350*435mm

    XY 轴移动范围

    375mm*715mm

    Z轴移动范围

    16mm

    贴装头数量

    4个

    贴装速度

    9500pcs/h

    视觉贴装速度

    7000pcs/h

    贴装精度

    0.025mm

    适用元器件

    0402,0603,0805,sop16...QFN

    元器件封装

    Tape reel,bulk package(IC)tubes/料带,散料包(IC)管料

    电机控制方案

    闭环步进电机,闭环控制系统

    料栈宽度

    8mm,12mm,16mm,24mm

    料栈数量

    38个料栈(兼容雅马哈)

    机器尺寸

    L960*W940*H1300mm

    视觉相机

    4个上视觉相机1个下视觉相机,1个精密相机

    下视觉

    自动识别mark点

    上视觉

    自动识别偏差

    气泵

    外接气泵、气罐容量≥55L

    电压

    AC220V/AC110V

    电源

    400W

    净重

    240KG

    包装体积

    1.73


  • SMT解决方案
