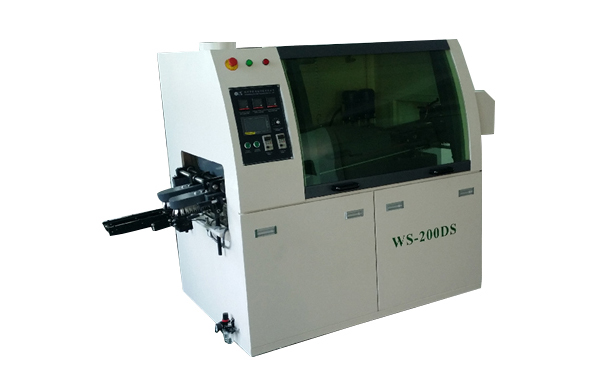

WS-200DS

WS-200DS
  • 产品介绍
  • 型号参数
  • SMT解决方案
  • 1. 开蓬式流线型外壳设计,外形美观,清理方便。 2. 焊锡炉采用合金材料制作。高强度高硬度特制铝合金导轨,使用寿命长。 3. 采用PLC控制技术,确保系统可靠性和稳定性。 4. 采用最先进的步进电机+进口喷嘴喷雾装置,可随PCB的宽度自动调节,精度更高,有效节约助焊剂。 5. 锡炉波峰均采用无级电子变频调速,可独立控制波峰高度。 6. 特有的助焊剂隔离式装置,助焊剂烟雾从专用排风及回收通道排出,满足环保要求。 7. 配有冷却模块,温度补偿模块,适合无铅和多种工艺要求。 8. 二段全热风发热丝预热装置,充分均匀激发助焊剂活性,保证PCB板所有平面预热一直性,获得良好的焊接效果。热量通过热风均匀直接辐射至PCB板底部,发热快,使用寿命长。 9. 专利压铸式钛合金链爪,不粘锡,永不变形,寿命长,运输PCB平稳可靠。 10. 全程透明观察窗,方便观察生产和维护操作。 11. 锡炉手动升降与进出,方便调节。采用靠背式设计,防止误操作损伤机器。 12. 运输系统采用无级电子调速,PID闭环控制,运输速度稳定。 13. 经济波峰模式,过板自动起波,最大限度减少锡氧化量。 14. 温度控制系统采用PID闭环控制方式,温控稳定可靠。 15. 经济喷雾模式,过板自动喷雾,最大限度减少助焊剂的使用量。 16. 设有短路及过流保护系统。


  • 型号

    波峰焊WS-200DS

    基板宽度

    Max200mm

    PCB板运输高度

    760±10mm

    PCB板运输速度

    0-1.8M/Min

    预热区长度

    700mm

    预热区数量

    2

    预热区功率

    4kw

    预热区温度

    室温—200℃

    加热方式

    全热风

    冷却区数量

    1

    冷却方式

    自然风冷却

    锡炉功率

    6

    kw

    锡炉溶锡量

    120-150KG

    锡炉温度

    室温—300℃

    运输方向

    左—右

    温度控制方式

    温控表控制

    整机控制方式

    仪表控制+触摸屏

    助焊剂容量

    Max4.2L

    喷雾方式

    日本SA-6喷头

    电源

    3相5线制 380V/220

    启动功率

    10kw

    正常运行功率

    3kw

    气源

    4—7KG/CM2  12.5L/Min

    机架尺寸

    L1450×W1100×H1600MM

    外型尺寸

    L2250×W1100×H1600MM

    重量

    Approx 550kg

    喷雾部件

    喷头

    喷雾范围20—65mm扇面可调,
    喷雾高度50—200mm可调,最大流量60ml/min

    喷雾传动系统

    步进电机控制移动系统,品质进一步提升

    喷雾传动部件

    采用进口过滤器,控制阀和管接头,

    预热部件

    加长预热区

    总长700mm,二段全热风温度独立控制

    温控方式

    温控表

    加热部件

    热风控制,进口台湾发热丝

    预热功率

    总功率4kw

    锡炉部件

    锡炉材质

    无铅材料 3MM厚

    锡炉熔锡量

    120-150kg

    锡炉温度范围

    室温—300℃

    高度调节范围

    0—50mm

    锡炉功率

    6kw

    锡炉的移动方式

    手动

    波峰喷口

    保准平面锡波

    经济型运行

    通过PLC及光电开关控制来板喷雾起波功能,减少不必要的浪费

    波峰马达

    台湾台创公司高温马达 波峰高度数字化调节

    加热部件

    特制长寿命,专用固态继电器,锡液加热均为±2℃

    制冷系统(标配)

    制冷方式

    自然风冷却

    PCB传递系统

    高强度耐磨导轨

    专用铝导轨使用高温耐磨,不绣钢导轨特殊的热补偿防变形伸缩结构确保导轨不变形不掉板

    导轨平行度

    0.5mm

    调宽

    手动调宽

    C/V速度设定最小单位范围

    最小单位10mm/min 0-1800mm/min

    C/V速度偏差范围

    电子闭环控制 0-10mm/min以内

    链条张紧装置

    链轮调节张紧

    运输马达

    三相变频90W马达

    售后服务责任区域

    中国区域

    主要配件


    序号

    名称

    产地及品牌

    1

    步进电机

    英纳仕

    2

    PLC

    汇邦

    3

    90W运输马达

    STK

    4

    高效方形发热丝

    台展

    5

    锡炉加热管

    台展

    6

    总开关

    正泰

    7

    接触器及限流器

    正泰

    8

    中间继电器

    法国施耐得

    9

    触屏控制器

    显控

    10

    变频器

    台达

    11

    电源按钮及指示灯

    和泉

    12

    测温探头

    日本电热

    13

    固态继电器

    台湾阳明

    14

    光电感应器

    SICK/OMROM

    15

    松香喷咀

    ST-6

    16

    热风马达

    台湾三越

    17

    锡炉波峰马达

    台湾台创
